产品优势Product advantage
|
取消了励磁系统损耗，提高了效率； 取消了励磁绕组和励磁电源，结构简单，运行可靠； 稀土永磁电机结构紧凑、体积小、重量轻； 电机尺寸和形状灵活多样； |
产品规格Product specification
TYB系列三相永磁同步电动机主要技术数据
|
型号 |
功率范围 |
电压范围 |
额定电流 |
调频范围 |
调速范围 |
额定转矩 |
机座号 |
|
TYBX30-42-82 |
0.03-0.3-0.5 |
23-230-380 |
1.8 |
5-50-82 |
150-1500-2460 |
1.91 |
801 |
|
TYB75-42-80 |
0.15-0.75-1.2 |
48-238-380 |
3.2 |
10-50-80 |
300-1500-2400 |
4.78 |
802 |
|
TYB110-4 |
0.22-1.1 |
76-380 |
2.8 |
10-50 |
300-1500 |
7 |
90S |
|
TYB150-4 |
0.3-1.5 |
76-380 |
3.4 |
10-50 |
300-1500 |
9.55 |
90L |
|
TYBZ150-4 |
0.19-0.94-1.5 |
48-238-380 |
3.4 |
10-50-80 |
300-1500-2400 |
5.97 |
90L |
|
TYB138-42-80 |
0.17-1.38-2.2 |
29-238-380 |
4.5 |
6-50-80 |
180-1500-2400 |
8.75 |
100L2 |
|
TYB220-4 |
0.44-2.2 |
76-380 |
5 |
10-50 |
300-1500 |
14 |
100L1 |
|
TYBZ220-4 |
0.28-1.38-2.2 |
48-238-380 |
5.2 |
10-50-80 |
300-1500-2400 |
8.75 |
100L1 |
|
TYB300-4 |
0.6-3 |
76-380 |
6.2 |
10-50 |
300-1500 |
19.1 |
100L2 |
|
TYBZ300-4 |
0.38-1.88-3 |
48-238-380 |
6.2 |
10-50-80 |
300-1500-2400 |
11.94 |
100L2 |
|
TYB325-42-80 |
0.39-3.25-5.22 |
39-238-380 |
10 |
6-50-80 |
180-1500-2400 |
20.69 |
112M |
|
TYB400-4 |
0.8-4 |
76-380 |
9 |
10-50 |
300-1500 |
25.47 |
112M |
|
TYB550-4 |
1.1-5.5 |
76-380 |
11 |
10-50 |
300-1500 |
35 |
132S |
|
TYB750-4 |
15-7.5 |
76-380 |
15 |
10-50 |
300-1500 |
48 |
132M |
|
TYB1100-4 |
2.2-11 |
76-380 |
23 |
10-50 |
300-1500 |
70 |
160L |
|
TYB1500-4 |
3-15 |
76-380 |
27 |
10-50 |
300-1500 |
95.5 |
160L |
|
TYBX60-65-100 |
0.06-0.6-1.2 |
19-140-280 |
4.5 |
5-50-100 |
100-1000-2000 |
5.73 |
90S |
|
TYBZ80-6 |
0.06-0.75-1.1 |
20-253-380 |
3.4 |
4-50-75 |
80-1000-1500 |
7 |
90S |
|
TYBX52-67-126 |
0.26-0.52-1.31 |
75-150-378 |
4.5 |
25-50-126 |
500-1000-2520 |
4.97 |
90L |
|
TYB75-6 |
0.38-0.75-2.25 |
63-125-375 |
5.6 |
20-50-150 |
500-1000-3000 |
7.13 |
112M |
|
TYB220-6 |
0.73-1.83-2.2 |
126-317-380 |
4.9 |
20-50-60 |
400-1000-1200 |
17.5 |
112M |
|
TYB300-6 |
0.6-3 |
76-380 |
6 |
10-50 |
200-1000 |
28.65 |
112M |
|
TYB220-8 |
0.44-2.22 |
76-380 |
5 |
10-50 |
150-750 |
28.01 |
112M |
|
TYBX400-8-50 |
0.27-4 |
26-380 |
10 |
3.33-50 |
50-750 |
50.93 |
180M |
|
TYB630-8 |
3.15-6.3-12.6 |
95-190-380 |
28 |
25-50-100 |
375-750-1500 |
80 |
180L |
|
TYB750-8 |
1.2-7.5-15 |
30-190-380 |
30 |
8-50-100 |
120-750-1500 |
96 |
180L |
|
TYB900-8 |
1.13-9-18 |
24-190-380 |
35 |
6.25-50-100 |
94-750-1500 |
110 |
180L |
|
TYB1100-8 |
1.37-11-22 |
24-190-380 |
45 |
6.25-50-100 |
94-750-1500 |
140.2 |
225M |
|
TYB1500-8 |
1.88-15-30 |
24-190-380 |
55 |
6.25-50-100 |
94-750-1500 |
191 |
225M |
FTY系列三相永磁同步电动机主要技术数据
|
型号 |
功率范围 |
电压范围 |
额定电流 |
调频范围 |
调速范围 |
额定转矩 |
机座号 |
| FTY550-4 | 363-550-1210 | 73-110-242 | 4.7 | 33-50-110 | 990-1500-3300 | 3.5 | 90L |
| FTY750-4G | 225-750-1200 | 66-220-352 | 3.3 | 15-50-80 | 450-1500-2400 | 4.78 | 90L |
| FTY1000-4C | 300-1000-1600 | 66-220-352 | 4.4 | 15-50-80 | 450-1500-2400 | 6.37 | 90L |
| FTY1620-4 | 710-1620-2300 | 112-254-360 | 5.5 | 22-50-71 | 660-1500-2130 | 10.31 | 100L1 |
| FTY1800-4 | 790-1800-2556 | 112-254-360 | 7 | 20-50-71 | 600-1500-2130 | 11.46 | 132S |
| FTY650-41-170 | 650-2000 | 112-380 | 3.5 | 50-170 | 1500-5100 | 4.14 | 100L1 |
| FTY4000-4-60 | 800-4000-4800 | 63-317-380 | 9.5 | 10-50-60 | 300-1500-1800 | 25.47 | 112M |
产品用途product purpose
|
工业配套：工业驱动装置，如纺织机械，减速机配套，水泵配套，风机配套，矿采业设备等以及材料加工系统，自动化设备，机器人等； 交通运输：电车，飞机辅助设备，舰船等； 航天领域：火箭，飞机，宇宙飞船，航天飞机等； 国防领域：坦克，导弹，潜艇，飞机等； 工业发电：风力发电，余热发电，水力发电，内燃发电机组用发电机以及大型发电机的副励磁机等。 |
常见问题Common problems
|
永磁同步电机为什么节能？
答：效率高：能够达到国家二级能效，部分规格达到一级能效。
结构优越：转子上使用了永磁体，无励磁损耗，无电刷和滑环之间的磨擦损耗和接触电损耗。
功率因素高：永磁电机在正常运转时，转子转速和定子磁场转速一致，转子鼠笼条上没有电流，定子上感应电流减小，因此功率因数高。具有较宽的经济运行范围：永磁同步电机负载发生变化，功率因素一样可以在0.9以上。
永磁同步电机的节能效果如何？
答：根据设备的工况不同，节能效果在5%-50%之间。
|

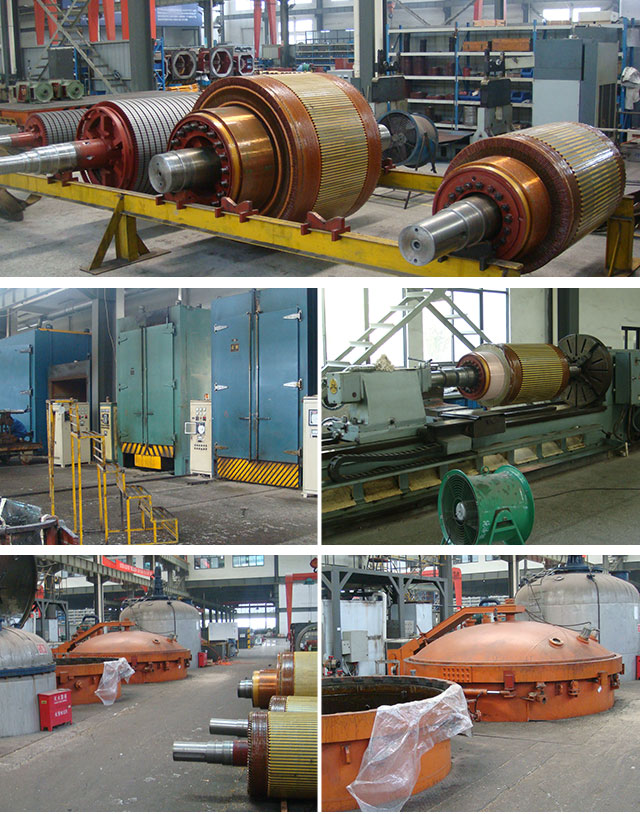

公司实力COMPANY STRENGTH
