Y系列高压电机6KV/10KV

Y系列高压电机6KV/10KV

产品简介

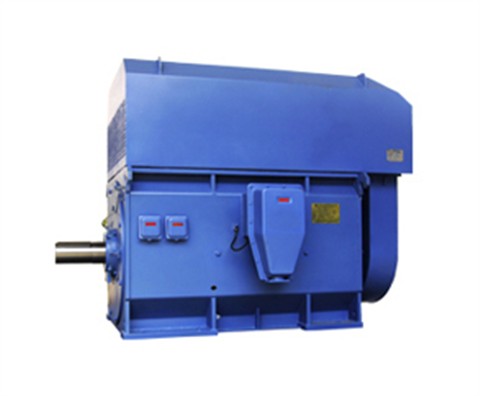

产品介绍:Y系列高压电机采用箱式结构,机座由钢板焊接而成,重量轻、刚度好。Y系列高压电机为自然通风冷却,机座上部安装有防护顶罩,拆装方便,便于电动机的维修。

产品详情

产品优势Product advantage

来自沈电专家团队,确保高压电机质量及工艺

所有高压电机出厂前均做系统的温升及负载实验(实验设备价值6000万以上)

真空浸漆设备及工艺

采用真空浸漆设备,二次以上浸漆工艺,57年电机浸漆经验,确保电机在潮湿及多粉尘环境下能长期保持高绝缘状态,减少维护次数,维护周期较同类产品延长1.2倍以上;

国内先进的烘干设备及工艺

采用先进的烘干设备及烘干工艺,预烘、烘干、保温、精确的温度及时间控制,能有效确保潮气有效排出,绝缘漆合理凝固,成型,确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级;

转子动平衡调校设备及工艺

拥有各种规格高精度转子动平衡调校设备,57年调校经验,所有规格转子均经过高精度调校,确保电机低震动,低噪声,减小轴承磨损,确保电机整机可靠性;

使用进口轴承

高速大机座号电机使用正宗进口瑞典SKF或日本NSK的轴承,确保电机低噪音,低震动,高精度,高效率,长寿命和少维护;

全系列使用矽(硅)钢片

全系列直流电机均采用武钢的矽钢片,确保高导磁率,低铁损,功率因数高,电机温升小,过载能力强;

高压电机箱体外壳整体采用整体成型工艺,减少焊接接缝,机体钢度,强度及可靠性较高于一般电机

全系列使用F级及H级绝缘材料,高压绝缘无短板

全系列采用F级及H级绝缘材料(绝缘漆、绝缘纸、包扎带及绝缘套管等);

全系列使用绝缘漆

全系列采用大厂F级及H级漆包线,绝缘丝包线,绝缘扁铜线等。

产品特点Product features

Y系列高压电机采用箱式结构,机座由钢板焊接而成,重量轻、刚度好。Y系列高压电机为自然通风冷却,机座上部安装有防护顶罩,拆装方便,便于电动机的维修。

定子绕组采用F级耐热绝缘材料、顶部绑扎可靠,并经真空压力浸漆使Y系列高压电机具有良好的绝缘性能和机械强度。

Y系列高压电机的转子采用可靠的铸铝或铜导体的鼠笼型结构。轴承有滚动轴承和滑动轴承两种形式,依电机的转速和功率大小而定。

产品用途Product use

Y系列高压电机可用于驱动各种通用机械,如:压缩机、水泵、风机、破碎机、切削机床、运输机械及其它机械设备。在矿山、机械工业、发电厂等各种工矿企业中作原动机。用以拖动鼓风机、磨煤机、轧钢机、卷扬机等应在订货时说明。

标准形式Standard form

电压:10000V,6000V,50Hz


防护等级:Y系列为IP23(若采用管道通风可制成IP44)


绝缘等级:F


工作制:S1(连续)


冷却方法:Y系列为IC01(或IC11、IC21、IC31)


安装形式:IMB3


电机接法:Y(接线盒内三个出线端子,从主轴伸端视之接线盒位于机座右侧)


使用环境Usingenvironmentm

海拔:不超过1000m

环境空气温度:不超过40℃且无严重尘埃,最低环境空气温度对采用滚动轴承的YKK高压电机为-15℃,对采用滑动轴承的电动机为5℃。

空气中无腐蚀性和爆炸性气体(也可制成湿热或高原地区电动机)

安装尺寸Installation

YKK高压电机安装尺寸

机座号 安装尺寸 外型尺寸
A B C D E F G T H K AD HD L
710 1400 1800 530 200 350 45 185 25 710 56 1270 1510 3200
800 1600 2000 220 50 203 28 800 1420 1700 3200
900 1800 2240 600 250 410 56 230 32 900 66 1650 1900 3800
1000 2000 2500 280 470 63 260 32 1000 1800 2100 3800

(1)/当采用滑动轴承时,C尺寸偏差为±4.0不包括轴向窜动量。

注:图中尺寸仅供参考,订货时以制造厂提供的外形及安装尺寸图为准。

技术数据表 data sheet

电机型号 功率
(kW)
同步转速
(r/min)
额定
电流

(A)
效率
(%)
功率因数

堵转电

流倍数

堵转转

矩倍数

最大转

矩倍数

Y710-6-4 2500 1500 175.2 95.8 0.86 7.0 0.5 1.8
Y710-7-4 2800 196.0 95.9
Y710-8-4 3150 220.3 96.0
Y710-9-4 3550 248.0 96.1
Y800-6-4 4000 275.9 96.2 0.87
Y800-7-4 4500 310.4 96.2
Y800-8-4 5000 344.5 96.3
Y800-9-4 5600 385.9 96.3
Y900-6-4 6300 433.7 96.4
Y900-7-4 7100 488.2 96.5
Y900-8-4 8000 549.5 96.6
Y1000-6-4 9000 577.5 96.7
Y1000-7-4 10000 685.5 96.8
Y710-6-6 2000 1000 140.6 95.5 0.86 6.5 0.6 1.8
Y710-7-6 2240 157.3 95.6
Y710-8-6 2500 175.4 95.7
Y800-6-6 2800 196.2 95.8
Y800-7-6 3150 220.5 95.9
Y800-8-6 3550 248.2 96.0
Y900-6-6 4000 279.4 96.1
Y900-7-6 4500 314.0 96.1
Y900-8-6 5000 344.9 96.2 0.87
Y900-9-6 5600 386.3 96.2
Y1000-6-6 6300 434.1 96.3
Y1000-7-6 7100 488.7 96.4
Y100-8-6 8000 550.1 96.5
Y710-6-8 1600 750 111.8 95.0 0.82 6.5 0.6 1.8
Y710-7-8 1800 128.5 95.1
Y710-8-8 2000 142.7 95.2
Y710-9-8 2240 159.6 95.3
Y800--6-8 2500 178.0 95.4 0.83
Y800-7-8 2800 199.1 95.5
Y900-6-8 3150 223.8 95.6
Y900-7-8 3550 251.9 95.7 0.84
Y1000-6-8 4000 280.3 95.8
Y1000-7-8 4500 315.0 95.9
Y1000-8-8 5000 349.6 96.0
Y710-6-10 1250 600 95.5 94.5 0.8 6.0 0.6 1.8
Y710-7-10 1400 106.8 94.6
Y710-8-10 1600 109.3 94.7
Y800-6-10 1800 135.3 94.8 0.81
Y800-7-10 2000 150.2 94.9
Y800-8-10 2240 168.0 95.0
Y900-6-10 2500 185.1 95.1 0.82
Y900-7-10 2800 207.1 95.2
Y1000-6-10 3150 229.9 95.3 0.83
Y1000-7-10 3550 258.8 95.4
Y1000-6-12 2500 500 190.3 94.8 0.8
Y1000-7-12 2800 212.9 94.9
Y1000-8-12 3150 239.3 95.0
Y1000-9-12 3550 269.4 95.1
Y710-1-4 3150 1500 361.8 96.3 0.87 6.5 0.5 1.8
Y710-2-4 3550 407.7 96.3
Y710-3-4 400 458.9 96.4
Y710-4-4 4500 516.9 96.4
Y800-1-4 5000 566.6 96.5 0.88
Y800-2-4 5600 634.6 96.5
Y800-3-4 6300 713.2 96.6
Y900-1-4 7100 802.9 96.7
Y900-2-4 8000 903.7 96.8
Y900-3-4 9000 1015.6 96.9
Y710-1-6 2240 1000 261.0 96.0 0.86 6.5 0.6 1.8
Y710-2-6 2500 291.1 96.1
Y710-3-6 2800 326.0 96.1
Y710-4-6 3150 366.4 96.2
Y800-1-6 3550 412.9 96.2
Y800-2-6 4000 465.3 96.3
Y800-3-6 4500 522.9 96.3
Y800-4-6 5000 580.4 96.4
Y900-1-6 5600 642.5 96.4 0.87
Y900-2-6 6300 722.1 96.5
Y900-3-6 7100 812.9 96.6
Y1000-1-6 8000 915.1 96.7
Y1000-2-6 9000 1028.4 96.8
Y1000-3-6 1000 1141.5 96.9
Y710-1-8 1800 750 213.6 95.4 0.85 6.5 0.6 1.8
Y710-2-8 2000 237.1 95.5
Y710-3-8 2240 265.3 95.6
Y800-1-8 2500 295.7 95.7
Y800-2-8 2800 330.9 95.8
Y800-3-8 3150 372.2 95.8
Y800-4-8 3550 419.1 95.9
Y900-1-8 4000 471.7 96.0 0.86
Y900-2-8 4500 514.0 96.1
Y900-3-8 5000 582.2 96.2
Y1000-1-8 5600 651.4 96.2
Y1000-2-8 6300 732.0 96.3
Y1000-3-8 7100 824.1 96.4
Y1000-4-8 8000 927.6 96.5
Y710-1-10 1600 600 195.3 96.0 0.83 6.0
Y710-2-10 1800 219.4 95.1
Y7103-10 2000 600 243.6 95.2 0.83 6.0 0.6 1.8
Y800-1-10 2240 272.5 95.3
Y800-2-10 2500 303.8 95.4
Y800-3-10 2800 339.9 95.5
Y900-1-10 3150 377.5 95.6 0.84
Y900-2-10 3550 425.0 95.7
Y900-3-10 4000

478.3

95.8
Y900-4-10 4500 538.1 95.8
1000-1-10 5000 597.3 95.9
Y1000-2-10 5600 668.9 95.9
Y1000-3-10 6300 751.8 96
Y1000-4-10 7100 847.2 96
Y710-1-12 1120 500 144.4 94.5 0.79 6.0 0.6 1.8
Y710-2-12 1250 161.0 94.6
Y710-3-12 1400 180.1 94.7
Y800-1-12 1600 203.2 94.7 0.80
Y800-2-12 1800 228.4 94.8
Y800-3-12 2000 253.5 94.9
Y800-4-12 2240 283.6 95.0
Y900-1-12 2500 312.0 95.2 0.81
Y900-2-12 2800 349.0 95.3
Y900-3-12 3150 392.3 95.4
Y1000-1-12 3550 441.6 95.5
Y1000-2-12 4000 497.1 95.6
Y1000-3-12 4500 559.2 95.6
Y1000-4-12 5000 620.7 95.7
Y710-1-16 630 375 89.2 93.1 0.73 6.0 0.6 1.8
Y710-2-16 710 100.3 93.3
Y710-3-16 800 112.9 93.4
Y710-4-16 900 126.9 93.5
Y800-1-16 1000 138.9 93.6 0.74
Y800-2-16 1120 155.4 93.7
Y800-3-16 1250 173.3 93.8
Y800-4-16 1400 375 193.9 93.9
Y900-1-16 1600 218.4 94.0 0.75 6.0 0.6 1.8
Y900-2-16 1800 245.4 94.1
Y900-3-16 2000 272.4 94.2
Y1000-1-16 2240 304.8 94.3
Y1000-2-16 2500 339.8 94.4
Y1000-3-16 2800 380.2 94.5
