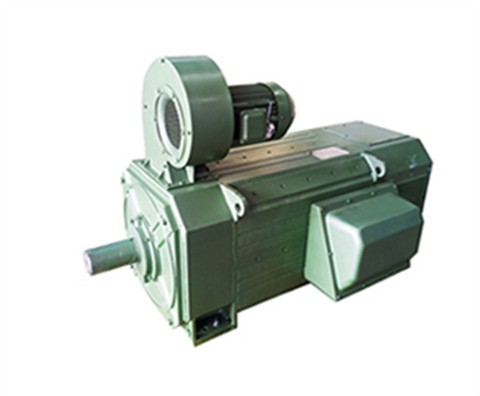

Z4直流电机厂家

产品优势Product advantage

真空浸漆设备及工艺

采用真空浸漆设备，二次以上浸漆工艺，确保z4直流电机在潮湿及多粉尘环境下能长期保持高绝缘状态，减少维护次数，维护周期较同类产品延长1.5倍以上

国内先进的烘干设备及工艺

采用先进的烘干设备及烘干工艺，预烘、烘干、保温、精确的温度及时间控制，能有效确保潮气有效排出，绝缘漆合理凝固，成型，确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级；

转子动平衡调校设备及工艺

拥有各种规格高精度转子动平衡调校设备，57年调校经验，确保z4直流电机低震动，低噪声，减小轴承磨损，确保z4直流电机整机可靠性；

整流子温升控制减少碳刷磨损

精确的温升控制，确保z4直流电机整流子（换向片）上形成有效的保护氧化膜，大大减少碳刷磨损（碳刷磨损产生的导电粉尘引起电机整机绝缘下降，换向片打火及损坏），延长保养周期，减少z4直流电机保养费用；

z4全系列使用高质量或者进口轴承

z4直流电机使用高质量或者进口，确保电机低噪音，低震动，高精度，高效率，长寿命和少维护；

z4全系列使用矽(硅)钢片

z4直流电机均采用宝钢/武钢的矽钢片，确保高导磁率，低铁损，功率因数高，电机温升小，过载能力强；

使用F级及H级绝缘材料

z4直流电机采用F级及H级绝缘材料（绝缘漆、绝缘纸、包扎带及绝缘套管等）,高压绝缘无短板；

z4全系列电机使用绝缘漆

z4直流电机采用大厂F级及H级漆包线，绝缘丝包线，绝缘扁铜线等。

产品性能Product performance

z4直流电机技术数据表中的数据应按下列使用条件工作：

A.海拔不超过1000m；

B.周围空气温度不大于40℃；

C.z4直流电机工作环境不应含有酸性、碱性或其他绝缘有腐蚀作用的气体；

D.z4直流电机为连续工作制（SI）；

E.z4直流电机电枢回路和励磁回路可由静止整流电源供电，也适应由直流发电机供电；

F.z4直流电机性能均符合部标JB/T6316-92《Z4系列直流电动机技术条件》。

z4直流电机标准额定电源为160v，440v。也可以根据具体情况派生出220V和400V或其他电压。

z4直流电机电源额定转速有3000、1500、1000、750、600、500、400、300、200r/min共九档。

减小z4直流电机电枢电压为恒转矩调速，减小励磁电压为恒功率调速。调速范围见技术数据表。不同调速范围时的负载倍数见附录1。在额定电压以下用调压调速时为恒转矩。其最低转速均规定为不低于20r/min，此时仍能维持z4直流电机额定转矩，转速平稳。

z4直流电机标准励磁电压为180V，其他励磁电压亦可协商。

为确保励磁系统绝缘的可靠性，在断开励磁回路时，需在励磁绕组两端并联一个释放电阻，以防止自感电势。在标准励磁电压时其值约为七倍励磁绕组电阻（冷态）。励磁电压高于标准电压时，并释放电阻值可小于七倍，反之大于七倍。

Z4-315、Z4-355、Z4-400 和Z4-450四个机座带有补偿绕组。在Z4-250和Z4-280两个机座号中派生带有补偿绕组的电机。

z4直流电机提供有接地标志的接线柱。

产品用途product purpose

Z4系列直流电机是我公司的主导产品，广泛用作各类机械的传动源，诸如冶金工业轧机转动，金属切削机床、造纸、印刷、纺织、印染、水泥、熟料挤出机械、木工机械等等。

z4直流电机的外形安装尺寸除了两底脚孔间轴向尺寸‘B’之外，符合IEC72国际标准。

z4直流电机的性能及技术要求可国际电工委员会标准IEC34—1或德国国家标准DIN57530的要求考核。

z4直流电机采用多角形结构，空间利用率高。定子磁轭为叠片式。适用整流电源供电，能承受脉动电流与电流急剧变化（负载变化）之工况。磁极安装有精确定位，因而换向良好。

z4直流电机绝缘等级为F级，采用可靠绝缘结构及真空浸漆工艺，保证z4直流电机绝缘性能稳定和良好散热。

z4直流电机具有体积小、转动惯量小、动态性能好、重量轻、输出功率大、效率高及可靠性能高的特点，可以与当今国际先进水平的z4直流电机较量。

z4直流电动机可用三相全控桥式整流电源，不需外接平波电抗器而长期工作。额定电压为160v的z4直流电机由单相桥式电源供电，此时点枢回路需接入电抗器以抑制脉动电流。其电感值如表中所示。

产品规格Product specification

电机型号 Type	额定功率 PN	额定转速			弱磁转速 nF	电枢电流 Arm. Curr. IN	励磁功率 PF	电枢回路电阻 R	电枢回路电感 LA	磁场电感 LF	外接电感 LH	效率 Eff.	惯量矩 GD2	重量 Wt.
		160V	400V	440V
	kW	r/min			r/min	A	W	Ω(20℃)	mH	H	mH	%	kg.m2	kg
Z4-100-1	2.2	1490			3000	17.9	315	1.19	11.2	22	15	67.8	0.044	72
	1.5	955			2000	13.3		2.17	21.4	13	15	58.5
	4		2630		4000	12		2.82	26	18		78.9
	4			2960	4000	10.7						80.1
	2		1310		3000	6.6		9.12	86	18		68.4
	2.2			1480	3000	6.5						70.6
	1.4		860		2000	5.1		16.76	163	18		60.3
	1.5			990	2000	4.77						63.2
Z4-112/2-1	3	1540			3000	24	320	0.785	7.1	14	20	69.1	0.072	100
	2.2	975			2000	19.6		1.498	14.1	13	20	62.1
	5.5		2630		4000	16.4		1.933	17.9	17		79.9
	5.5			2940	4000	14.7						81.1
	2.8		1340		3000	9.1		6	59	17		71.2
	3			1500	3000	8.6						72.8
	1.9		855		2000	6.9		11.67	110	13		61.1
	2.2			965	2000	7.1						63.5
Z4-112/2-2	4	1450			3000	31.3	350	0.567	6.2	14	12	72.6	0.088	107
	3	1070			2000	24.8		0.934	10.3	14	10	66.8
	7		2660		4000	20.4		1.305	14	19		82.4
	7.5			2980	4000	19.7						83.5
	3.7		1320		3000	11.7		4.24	48.5	19		74.1
	4			1500	3000	11.2						76
	2.6		895		2000	9		7.62	83	14		65.1
	3			1010	2000	9.1						67.3
Z4-112/4-1	5.5	1520			3000	42.5	500	0.38	3.85	6.8	6.5	73	0.128	106
	4	990			2000	33.7		0.741	7.7	6.7	4.5	64.9
	10		2680		3500	29		0.89	9	6.8		82.7
	11			2950	3500	28.8						83.3
	5		1340		1800	15.7		3.01	30.5	6.8		74.3
	5.5			1480	1800	15.4						75.7
	3.7		855		1100	13		5.78	60	6.7		65.2
	4			980	1100	12.2						68.7
Z4-112/4-2	5.5	1090			2000	43.5	570	0.441	5.1	7.8	6	69.5	0.156	114
	13		2740		3600	37		0.574	6.4	5.8		84.4
	15			3035	3600	38.6						85.4
	6.7		1330		1800	20.6		2.12	24.1	7.8		76.8
	7.5			1480	1800	20.6						78.4
	5		955		1200	16.1		3.46	40.5	5.8		71.1
	5.5			1025	1200	15.7						71.9
Z4-132-1	18.5		2610		4000	52.2	650	0.368	5.3	6.5		85	0.32	140
	18.5			2850	4000	47.1						85.9
	10		1330		2100	30.1		1.309	18.9	8.9		79.4
	11			1480	2200	29.6						80.9
	7		865		1600	22.7		2.56	37.5	6.3		71.9
	7.5			975	1600	21.4						74.5
Z4-132-2	20		2800		3600	55.4	73C	0.226	3.65	10		87.8	0.4	160
	22			3090	3600	55.3						88.3
	15		1360		2500	44.5		0.811	13.5	7.7		81.2
	15			1510	2500	39.5						83.4
	10		905		1400	31.1		1.565	26	6		75.6
	11			995	1400	30.5						77.7
Z4-132-3	27		2720		3600	74.5	800	0.1905	3.4	21		88.2	0.48	180
	30			3000	3600	75						88.6
	18.5		1390		2100	53.2		0.531	9.8	6.6		83.6
	18.5			1540	2200	47.6						84.7
	13.5		945		1600	40.5		0.976	19.4	6.5		79.4
	15			1050	1600	40.5						80.5
Z4-160-11	33		2710		3500	93.4	820	0.1835	3.15	10		87.4	0.64	220
	37			3000								88.5
	19.5		1350		3000	58.8		0.593	10.4	7.7		80.4
	22			1500								82.6
Z4-160-21/22	40.5		2710		3500	113	920	0.1426	2.7	10		88.2	0.76	242
	45			3000								89.1
	16.5		900		2000	50.5		0.862	17.7	6		77.9
	18.5			1000								79.4
Z4-160-32/31/31	49.5		2710		3500	137	1050	0.097	2.07	11		89.1	0.88	268
	55			3010								90.2
	27		1350		3000	77.8		0.376	8.3	10		84.7
	30			1500								85.7
	19.5		900		2000	59.1		0.675	15.2	6.3		79.1
	22			1000								81.7
Z4-180-11	33		1350		3000	95.4	1200	0.29	5.8	7.1		84.7	1.52	326
	37			1500								86.5
	16.5		670		1900	51.4		0.947	17.6	5.6		75.5
	18.5			750								78.1
	13		540		1400	42.4		1.264	25	5.6		73
	15			600								74.1
Z4-180-22/21	67		2710		3400	185	1400	0.0555	1.16	6.9		89.5	1.72	350
	75			3000								90.7
	40.5		1350		2800	115		0.2125	4.65	6.6		85.8
	45			1500								87
	27		900		2000	79		0.419	9.3	7.3		82.2
	30			1000								83.7
	19.5		670		1400	61		0.756	15.7	7.1		77.3
	22			750								79.7
	16.5		540		1600	52		1.003	21.9	5		73.8
	18.5			600								76.8
Z4-180-31	33		900		2000	97	1500	0.332	7.7	6.6		82.8	1.92	380
	37			1000								83.6
	19.5		540		1250	62		0.801	19	6.6		74.8
	22			600								76.6
Z4-180-42/41	81		2710		3200	221	1700	0.051	1.16	12		91	2.2	410
	90			3000								91.3
	50		1350		3000	139		0.1417	3.2	5.7		87.5
	55			1500								87.7
	27		670		2000	80		0.459	10.4	6.3		80.4
	30			750								81.1
Z4-200-12/11	99		2710		3000	271	1400	0.0373	0.83	7.62		90.2	3.68	485
	110			3000								91.6
	40.5		900		2000	118		0.2653	8.4	7.01		83.4
	45			1000								85.5
	33		670		1600	99		0.369	10.6	7.77		90.2
	37			750								82.9
	19.5		450		1000	64		0.93	21.9	7.3		72.2
	22			500								77.4
Z4-200-21	67		1350		3000	188	1500	0.0885	2.8	6.78		88.7	4.2	530
	75			1500								89.6
	27		540		1000	82		0.535	14	9.64		78.8
	30			600								80.4
Z4-200-32/31	119		2710		3200	322	1750	0.0266	0.79	10.9		91.7	4.8	580
	132			3000								92.4
	81		1350		2800	224		0.0771	2.6	5.61		88.7
	90			1500								90
	49.5		900		2000	141		0.1751	4.8	8.54		85.6
	55			1000								87.4
	40.5		670		1400	119		0.283	8.5	8.35		82.5
	45			750								84.1
	33		540		1200	101		0.42	12.2	8.42		79.6
	37			600								82
	27		450		750	44		0.598	17.1	8.4		77.5
	30			500								79.5
Z4-225-11	99		1360		3000	276	2300	0.0664	2.1	4.45		87.9	5	680
	110			1500								89.4
	67		900		2000	193		0.1406	4.9	4.28		84.4
	75			1000								86.5
	49		680		1300	146		0.2433	8.7	5.77		81.2
	55			750								84
	40		540		1200	123		0.356	9.5	6.38		78.2
	45			600								80.8
	33		450		1000	103		0.476	15.2	6.10		76.5
	37			500								78.8
Z4-225-21	49		540		1000	148	2470	0.2648	9.5	4.14		79.3	5.6	740
	55			600								82.4
	40		450		1000	125		0.397	13.7	5.41		76.6
	45			500								78.9
Z4-225-31	119		1360		2400	327	2580	0.0454	1.5	5.33		89.3	6.2	800
	132			1500								90.5
	81		900		2000	227		0.093	3.4	5.3		86.9
	90			1000								88
	67		680		2250	197		0.167	5.1	5.44		82.5
	75			750								85.1
Z4-250-12/11	144		1360		2100	399	2500	0.0444	1.3	4.29		88.8	8.8	890
	160			1500								89.9
	99		900		2000	281		0.0911	2.4	4.55		86.2
	110			1000								88.1
Z4-250-21	167		1360		2200	459	2750	0.0325	0.91	4.28		89.8	10	970
	185			1500								90.5
	81		680		2250	234		0.1306	3.9	5.41		83.2
	90			750								85.2
Z4-250-31	180		1360		2400	493	2850	0.0281	0.87	5.32		90.4	11.2	1070
	200			1500								91.5
	119		900		2000	334		0.0668	1.7	5.46		87.4
	132			1000								89.1
	67		540		2000	204		0.202	4.0	4.0		80.8
	75			600								84.6
	49		450		1500	152		0.305	7.3	5.1		78.5
	55			500								82.4
-41 -42- Z4-250-41 -41 -41	198		1360		2400	539	3000	0.0237	0.93	6.19		91	12.8	1180
	220			1500								91.7
	144		900		2000	401		0.0485	1.9	4.53		88.0
	160			1000								89.2
	99		680		1900	283		0.0102	2.6	5.3		85.8
	110			750								87.4
	81		540		1600	236		0.141	4.7	6.36		83.4
	90			600								85
	67		450		1500	201		0.195	5.1	4.97		80
	75			500								83.4
Z4-280-11	226		1355		2000	614	3100	0.02134	0.69	4.58		90.9	16.4	1280
	250			1500								91.6
-22- Z4-280-21 -21 -21	253		1355		1800	684	3500	0.01796	0.77	5.3		91.5	18.4	1400
	280			1500								92.1
	180		900		2000	498		0.0373	1.2	4.46		89.1
	200			1000								90.1
	119		675		1600	333		0.0662	2.3	4.37		87.1
	132			750								88.6
	99		540		1500	281		0.093	3.1	4.57		84.7
	110			600								86
-32 -31- Z4-280-32 -31 -31	284		1360		1800	768	3600	0.01493	0.59	6.94		91.7	21.2	1550
	315			1500								92.6
	198		900		200	545		0.0314	1.1	5.54		89.7
	220			1000								90.6
	144		675		1700	402		0.0543	2	5.47		87.8
	160			750								89.1
	118		540		1000	339		0.0839	2.6	5.77		85.4
	132			600								86.8
	80		450		1400	234		0.1377	5.3	9.03		84.1
	90			500								85.4
-42- Z4-280-41 -41	225		900		1800	616	4000	0.02545	0.96	5.29		90.2	24	1700
	250			1000								91.1
	166		675		1900	464		0.0457	1.7	5.19		88.1
	185			750								89.4
	98		450		1000	282		0.0993	3.7	6.86		85.1
	110			500								86.9
Z4-315-12	321		1360		1800	865	3850	0.015	0.39	8.64		92.2	21.2
	355			1500								92.8
	253		900		1600	690		0.02355	0.46	5.06		90.4
	280			1000								91.6
	180		680		1900	500		0.04371	0.83	4.97		88.4
	200			750								89.4
Z4-315-11	144		540		1900	409		0.06919	1.3	7.6		86.4
	160			600								87.4
	118		450		1600	344		0.1	2.3	9.43		84.4
	132			500								86.3
							4350						24	2080
	98		360		1200	294		0.1415	2.9	9.96		81.7
	110			400								84.3
Z4-315-22	284		900		1600	772		0.02034	0.49	5.91		91
	315			1000								91.5
	225		680		1600	624		0.03392	0.74	18.8		88.7
	250			750								89.6
Z4-315-21	166		540		1600	468		0.05382	1.2	25		87.2
	185			600								88.5
	143		450		1500	413		0.076	1.5	19		84.7
	160			500			4650					86	27.2	2290
Z4-315-32	320		900		1600	867		0.01658	0.39	23.1		91.0
	355			1000								92.0
	252		680		1600	698		0.03043	0.82	21.5		89.1
	280			750								89.8
	180		540		1500	501		0.04536	0.95	31.6		88.2
	200			600								89.4
Z4-315-31	118		360		1200	344		0.1002	2.1	23.3		83.2
	132			400								85.3
Z4-315-42	361		900		1400	971		0.01302	0.33	29
							5200					92.1	30.8	2520
	400			1000								92.7
	284		680		1600	778		0.02364	0.67	20.8		90
	315			750								90.7
	225		540		1600	626		0.03554	0.87	21.9		88.3
	250			600								89
Z4-315-41	166		450		1500	468		0.055	1.4	37.4		87.3
	185			500								88.3
	143		360		1200	416		0.0803	1.8	22.2		84
	160			400								85.3
Z4-355-12	406		900		1500	1094	4700	0.01259	0.36	37.6		91.8	42	2890
	450			1000								92.8
	321		680		1500	877		0.02087	0359	28.1		90.4
	355			750								91.2
Z4-355-11	253		540		1500	697		0.02952	0.91	22		89.2
	280			600								90.2
	180		450		1500	506		0.0502	1.5	8.91		87.6
	200			500								88.9
	166		360		1200	478		0.066	1.8	22.4		84.9
	185			400								85.9
Z4-355-22	361		680		1600	978	5600	0.01583	0.44	15.6		90.8	46	3170
	400			750								91.7
	284		650		1500	783		0.02676	0.81	34.7		89.5
	315			600								90.5
	225		450		1600	624		0.03462	1.0	20.5		88.4
	250			500								89.5
Z4-355-21	180		360		1200	511		0.05642	1.6	35.5		86.3
	200			400								87.5
Z4-355-32	406		680		1100	1098	6000	0.01362	3.39	19		91.3	52	3490
	450			750								92.1
	220		540		1600	877		0.02153	0.7	24.3		89.9
	355			600								91
	284		450		1500	789		0.0293	0.81	18.5		88.3
	315			500								99.5
Z4-355-31	197		360		1200	559		0.04957	1.3	34.6		86.6
	220			400								88.4
Z4-355-42	361		540		1300	985	6500	0.01836	0.64	29.6		90.5	60	3840
	400			600								91.2
	320		450		1200	882		0.02361	0.76	17.7		88.9
	355			500								89.2
	225		360		1200	627		0.0358	1.2	17.7		87.5
	250			400								88.8
-22- Z4-400-21 -21	435		680		1400	1175	5700	0.0139	0.33	7.85		90.8	74	4500
	480			750								92
	235		360		1200	675		0.0497	1	7.3		84.8
	260			400								86.3
	180		270		900	537		0.0804	1.6	7.44		81.8
	200			300								83.1
-32- Z4-400-32 -31 -31	500		680		1400	1340	6400	0.0112	0.3	9.57		91.2	84	4900
	550			750								92.5
	400		540		1300	1083		0.0162	0.35	4.51		89.9
	440			600								91.1
	344		450		1300	852		0.0248	0.58	6		88.1
	380			500								89.5
	270		360		1200	768		0.03821	0.82	6.11		86
	300			400								87.5
	208		270		900	611		0.0659	1.5	5.89		82.8
	230			300								84
-42- Z4-400-41	435		540		1300	1175	7100	0.0134	0.32	5.54		90.8	94	5300
	480			600								92
	390		450		1400	1070		0.0201	0.47	6.86		88.6
	430			500								9
	316		360		1200	880		0.0274	0.73	5.41		87.7
	350			400								89
	235		270		900	676		0.0508	1.2	5.38		84
	260			300								85.4
Z4-450-22-21	472		540		1200	1286	6500	0.0133	0.29	10.2		90.8	138	5600
	520			600								92.1
	408		450		1400	1114		0.0159	0.41	7.99		90
	450			500								91.3
	362		360		1200	1010		0.0232	0.61	5.79		88.1
	400			400								89.4
	253		270		900	720		0.0415	1	5.82		85.8
	280			300								87.1
Z4-450-32-31	500		540		1200	1358	7100	0.0134	0.39	19.6		90.8	156	6000
	550			600								92
	453		450		1300	1228		0.0145	0.32	7.36		90
	500			500								91.4
	408		360		1200	1130		0.0205	0.53	7.17		88.5
	450			400								89.7
	309		170		900	875		0.0342	0.83	4.8		85.9
	450			300								87.1
	200		180		600	595		0.0751	1.9	9.09		81.3
	220			200								82.6
Z4-450-42-41	545		540		1100	1492	7800	0.0134	0.51	28.2		90.3	174	6700
	600			600								91.5
	500		450		1100	1367		0.0145	0.43	18.6		90
	550			500								91.4
	453		360		1200	1254		0.0178	0.42	5.85		88.9
	500			400								90
	345		270		900	972		0.0275	0.81	5.62		86.8
	380			300								88.1
	235		180		600	698		0.0612	1.7	5.73		81.7
	260			200								83
