产品优势Product advantage
1.来自沈电专家团队,确保高压电机质量及工艺 2.所有高压电机出厂前均做系统的温升及负载实验(实验设备价值6000万以上) 3.真空浸漆设备及工艺,采用真空浸漆设备,二次以上浸漆工艺,57年电机浸漆经验,确保电机在潮湿及多粉尘环境下能长期保持高绝缘状态,减少维护次数,维护周期较同类产品延长1.2倍以上; 4.国内先进的烘干设备及工艺,采用先进的烘干设备及烘干工艺,预烘、烘干、保温、精确的温度及时间控制,能有效确保潮气有效排出,绝缘漆合理凝固,成型,确保电机在潮湿及多粉尘环境下能长期保持高绝缘等级; 5.转子动平衡调校设备及工艺,拥有各种规格高精度转子动平衡调校设备,57年调校经验,所有规格转子均经过高精度调校,确保电机低震动,低噪声,减小轴承磨损,确保电机整机可靠性; 6.使用进口轴承,高速大机座号电机使用正宗进口瑞典SKF或日本NSK的轴承,确保电机低噪音,低震动,高精度,高效率,长寿命和少维护; 7.全系列使用矽(硅)钢片,全系列直流电机均采用武钢的矽钢片,确保高导磁率,低铁损,功率因数高,电机温升小,过载能力强; 8.高压电机箱体外壳整体采用整体成型工艺,减少焊接接缝,机体钢度,强度及可靠性较高于一般电机 9.全系列使用F级及H级绝缘材料,高压绝缘无短板,全系列采用F级及H级绝缘材料(绝缘漆、绝缘纸、包扎带及绝缘套管等); 10.全系列使用绝缘漆,全系列采用大厂F级及H级漆包线,绝缘丝包线,绝缘扁铜线等。 |
产品特点Product features
1.YR系列高压电机采用箱式结构,机座由钢板焊接而成,重量轻、刚度好。 2.YR系列高压电机采用为自然通风冷却,机座上部安装有防护顶罩,拆装方便,便于电动机的维修。 3.定子绕组采用F级耐热绝缘材料、顶部绑扎可靠,并经真空压力浸漆使YR系列高压电机具有良好的绝缘性能和机械强度。 4.YR系列高压电机的转子采用可靠的铸铝或铜导体的鼠笼型结构。轴承有滚动轴承和滑动轴承两种形式,依电机的转速和功率大小而定。 |
产品用途Product use
1.YR系列高压电机可用于驱动各种通用机械,如:压缩机、水泵、风机、破碎机、切削机床、运输机械及其它机械设备。在矿山、机械工业、发电厂等各种工矿企业中作原动机。用以拖动鼓风机、磨煤机、轧钢机、卷扬机等应在订货时说明。 |
标准形式Standard form
电压:10000V,6000V,50Hz
防护等级:YR系列为IP23(若采用管道通风可制成IP44)
绝缘等级:F
工作制:S1(连续)
冷却方法:YR系列为IC01(或IC11、IC21、IC31)
安装形式:IMB3
电机接法:Y(接线盒内三个出线端子,从主轴伸端视之接线盒位于机座右侧)
|
使用环境Using the environmentm
海拔:不超过1000m 环境空气温度:不超过40℃且无严重尘埃,最低环境空气温度对采用滚动轴承的YKK高压电机为-15℃,对采用滑动轴承的电动机为5℃。 空气中无腐蚀性和爆炸性气体(也可制成湿热或高原地区电动机) |

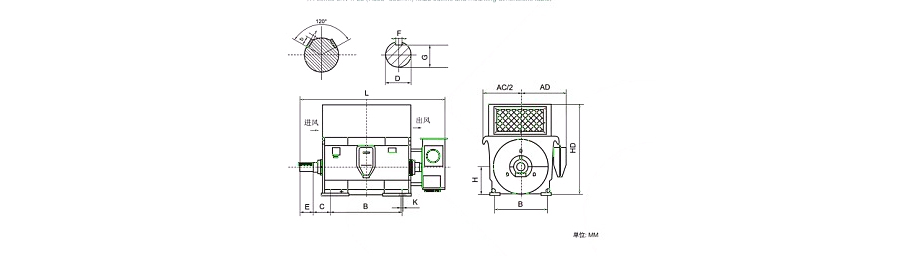

安装尺寸Installation dimensions
机座号 | 安装尺寸 | 外型尺寸 | ||||||||||
A | B | C | D | E | F | G | H | K | AD | HD | L | |
710 | 1400 | 1800 | 530 | 200 | 350 | 45 | 185 | 710 | 56 | 1270 | 1510 | 4200 |
800 | 1600 | 2000 | 530 | 220 | 350 | 50 | 203 | 900 | 66 | 1420 | 1700 | 4300 |
900 | 1800 | 2240 | 600 | 250 | 410 | 56 | 230 | 900 | 66 | 1650 | 1900 | 4500 |
1000 | 2000 | 2500 | 600 | 280 | 470 | 63 | 260 | 1000 | 66 | 1800 | 2100 | 4600 |
(1)/当采用滑动轴承时,C尺寸偏差不包括轴向窜动。
注:图中尺寸仅供参考,订货时以制造厂提供的外形及安装尺寸图为准。
技术数据表Technical data sheet
型号 | 功率(kW) | 同步转速(r/min) | 额定电流(A) | 效率(%) | 功率因数 |
转子 |
最大转 矩倍数 |
重量 | |
电压 | 电流 | ||||||||
YR710-4 | 2800 | 1500 | 323.3 | 95.8 | 0.87 | 1242 | 1373 | 1.8 | 10500 |
YR710-4 | 3150 | 1500 | 363.3 | 95.9 | 0.87 | 1350 | 1423 | 1.8 | 11000 |
YR710-4 | 3550 | 1500 | 409.0 | 96 | 0.87 | 1477 | 1467 | 1.8 | 11500 |
YR710-4 | 4000 | 1500 | 460.4 | 96.1 | 0.87 | 1628 | 1500 | 1.8 | 12000 |
YR800-4 | 4500 | 1500 | 517.4 | 96.2 | 0.87 | 1623 | 1686 | 1.8 | 13000 |
YR800-4 | 5000 | 1500 | 574.3 | 96.3 | 0.87 | 1803 | 1680 | 1.8 | 13800 |
YR800-4 | 5600 | 1500 | 642.5 | 96.4 | 0.87 | 2029 | 1667 | 1.8 | 14500 |
YR710-6 | 2000 | 1000 | 236.8 | 95.6 | 0.85 | 1496 | 827 | 1.8 | 10500 |
YR710-6 | 2240 | 1000 | 265.3 | 95.6 | 0.85 | 1663 | 828 | 1.8 | 11000 |
YR710-6 | 2500 | 1000 | 295.7 | 95.7 | 0.85 | 1872 | 817 | 1.8 | 11500 |
YR710-6 | 2800 | 1000 | 331.2 | 95.7 | 0.85 | 2138 | 797 | 1.8 | 12000 |
YR800-6 | 3150 | 1000 | 372.2 | 95.8 | 0.85 | 2142 | 897 | 1.8 | 13000 |
YR800-6 | 3550 | 1000 | 419.1 | 95.9 | 0.85 | 1506 | 858 | 1.8 | 13800 |
YR800-6 | 4000 | 1000 | 471.7 | 96.0 | 0.85 | 2502 | 977 | 1.8 | 14500 |
YR800-6 | 4500 | 1000 | 530.1 | 96.1 | 0.85 | 3001 | 908 | 1.8 | 15000 |
YR710-8 | 1800 | 750 | 219.7 | 95 | 0.83 | 1071 | 1036 | 1.8 | 11000 |
YR710-8 | 2000 | 750 | 243.8 | 95.1 | 0.83 | 1225 | 1000 | 1.8 | 11500 |
YR710-8 | 2240 | 750 | 272.8 | 95.2 | 0.83 | 1227 | 1133 | 1.8 | 12000 |
YR800-8 | 2500 | 750 | 304.1 | 95.3 | 0.83 | 1239 | 1139 | 1.8 | 13000 |
YR800-8 | 2800 | 750 | 340.3 | 95.4 | 0.83 | 1448 | 1180 | 1.8 | 13800 |
YR800-8 | 3150 | 750 | 377.8 | 95.5 | 0.84 | 1446 | 1341 | 1.8 | 14500 |
YR900-8 | 3550 | 750 | 425.3 | 95.6 | 0.84 | 1576 | 1376 | 1.8 | 16500 |
YR900-8 | 4000 | 750 | 478.8 | 95.7 | 0.84 | 1733 | 1409 | 1.8 | 17500 |
YR900-8 | 4500 | 750 | 538.1 | 95.8 | 0.84 | 1928 | 1423 | 1.8 | 18000 |
YR710-10 | 1400 | 600 | 176.2 | 94.4 | 0.81 | 989 | 874 | 1.8 | 10500 |
YR710-10 | 1600 | 600 | 201.1 | 94.5 | 0.81 | 1113 | 885 | 1.8 | 11000 |
YR710-10 | 1800 | 600 | 226 | 94.6 | 0.81 | 1273 | 868 | 1.8 | 12000 |
YR800-10 | 2000 | 600 | 250.9 | 94.7 | 0.81 | 1429 | 858 | 1.8 | 13500 |
YR800-10 | 2240 | 600 | 280.7 | 94.8 | 0.81 | 1712 | 797 | 1.8 | 14500 |
YR800-10 | 2500 | 600 | 313 | 94.9 | 0.81 | 1708 | 897 | 1.8 | 15000 |
YR900-10 | 2800 | 600 | 345.9 | 95.0 | 0.82 | 1721 | 987 | 1.8 | 16000 |
YR900-10 | 3150 | 600 | 388.7 | 95.1 | 0.82 | 1914 | 998 | 1.8 | 17000 |
YR900-10 | 3550 | 600 | 437.6 | 95.2 | 0.82 | 2153. | 997 | 1.8 | 18500 |
YR900-10 | 4000 | 600 | 492.5 | 95.3 | 0.82 | 2149 | 1133 | 1.8 | 19000 |
YR1000-10 | 4500 | 600 | 553.5 | 95.4 | 0.82 | 1860 | 1472 | 1.8 | 21000 |
YR1000-10 | 5000 | 600 | 614.4 | 95.5 | 0.82 | 2069 | 1468 | 1.8 | 22500 |
YR1000-10 | 5600 | 600 | 687.4 | 95.6 | 0.82 | 2332 | 1456 | 1.8 | 23500 |
YR710-12 | 1120 | 500 | 147.3 | 93.8 | 0.78 | 876 | 798 | 1.8 | 10500 |
YR710-12 | 1250 | 500 | 164.2 | 93.9 | 0.78 | 975 | 799 | 1.8 | 11000 |
YR710-12 | 1400 | 500 | 183.7 | 94.0 | 0.78 | 1098 | 791 | 1.8 | 11500 |
YR800-12 | 1600 | 500 | 209.8 | 94.1 | 0.78 | 1105 | 898 | 1.8 | 12500 |
YR800-12 | 1800 | 500 | 235.7 | 94.2 | 0.78 | 1264 | 881 | 1.8 | 13500 |
YR800-12 | 2000 | 500 | 261.6 | 94.3 | 0.78 | 1358 | 916 | 1.8 | 14000 |
YR800-12 | 2240 | 500 | 292.7 | 94.4 | 0.78 | 1471 | 948 | 1.8 | 14500 |
YR900-12 | 2500 | 500 | 322.2 | 94.5 | 0.79 | 1473 | 1045 | 1.8 | 16000 |
YR900-12 | 2800 | 500 | 360.5 | 94.6 | 0.79 | 1607 | 1073 | 1.8 | 17000 |
YR900-12 | 3150 | 500 | 405.2 | 94.7 | 0.79 | 1768 | 1097 | 1.8 | 17500 |
YR1000-12 | 3550 | 500 | 456.1 | 94.8 | 0.79 | 1537 | 1419 | 1.8 | 20000 |
YR1000-12 | 4000 | 500 | 513.4 | 94.9 | 0.79 | 1710 | 1437 | 1.8 | 21000 |
YR1000-12 | 4500 | 500 | 577 | 95 | 0.79 | 1924 | 1432 | 1.8 | 22500 |
YR1000-12 | 5000 | 500 | 640.4 | 95.1 | 0.79 | 2201 | 1385 | 1.8 | 24000 |
YR710-16 | 630 | 375 | 91.2 | 92.3 | 0.72 | 1075 | 368 | 1.8 | 10000 |
YR710-16 | 710 | 375 | 102.5 | 92.6 | 0.72 | 1257 | 353 | 1.8 | 10500 |
YR710-16 | 800 | 375 | 115.3 | 92.7 | 0.72 | 1518 | 327 | 1.8 | 11000 |
YR710-16 | 900 | 375 | 129.6 | 92.8 | 0.72 | 1513 | 372 | 1.8 | 11500 |
YR800-16 | 1000 | 375 | 143.9 | 92.9 | 0.72 | 1087 | 569 | 1.8 | 12000 |
YR800-16 | 1120 | 375 | 160.9 | 93 | 0.72 | 1245 | 554 | 1.8 | 12500 |
YR800-16 | 1250 | 375 | 179.4 | 93.1 | 0.72 | 1256 | 625 | 1.8 | 13000 |
YR800-16 | 1400 | 375 | 200.8 | 93.2 | 0.72 | 1450 | 595 | 1.8 | 13500 |
YR900-16 | 1600 | 375 | 223 | 93.3 | 0.74 | 1336 | 741 | 1.8 | 14000 |
YR900-16 | 1800 | 375 | 250.6 | 93.4 | 0.74 | 1447 | 771 | 1.8 | 14500 |
YR900-16 | 2000 | 375 | 278.1 | 93.5 | 0.74 | 1580 | 785 | 1.8 | 15500 |
YR1000-16 | 2240 | 375 | 311.2 | 93.6 | 0.74 | 1590 | 864 | 1.8 | 16000 |
YR1000-16 | 2500 | 375 | 346.9 | 93.7 | 0.74 | 1750 | 875 | 1.8 | 16500 |
YR1000-16 | 2800 | 375 | 388.2 | 93.8 | 0.74 | 1947 | 880 | 1.8 | 17500 |
